安规Y1电容

您的当前位置: 首 页 >> 产品中心 >> Y1 400VAC 10PF-472

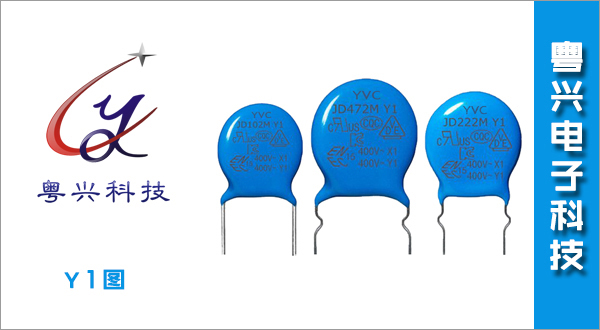

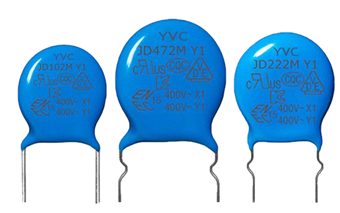

安规Y1电容

  • 所属分类:Y1 400VAC 10PF-472

  • 点击次数:
  • 发布日期:2016/05/23
  • 在线询价
详细介绍

产品详情

特性:

具有高介电系数的陶瓷介质

阻燃的环氧树脂封装

通过了CQC、VDE、ENEC、IEC-CB、UL、CUL安全认证标

应用

适用于电子设备的电源电路噪音压制电路中
可以用作天线耦合跨接和旁路电路中

各类小家电控制板中

电源滤波器
高频交流负载
开关电源
电子镇流器
LED节能灯

使用与保管环境

(1) 电容器的绝缘层不具有良好的密封作用;因此,请勿将电容器存放在腐蚀性气体中,尤其是存在氯气,硫气,酸,碱,盐等的场所,同时应防潮。

(2) 电容器应存放在温度及相对湿度分别不超出-10至40度及15至85%范围的场所。

(3) 请在交货后6个月内使用电容器。





Part   Number Configuration :













JD 102 K Y5P Y1


(1) AC capacitors, safety

(4) Type code: Y5P, Y5V,Y5U

(1)

(2) (3)

(4)  (5)


(2) Rated capacitance

(5) Class Y1








Specifications:


(3) Tolerance on rated capacitance





















Operating




25℃ to +85,30℃ to +125








Temp. Rang


































X1


Y1




CSA,UL





400

VAC




SEMKO, SEV,   FIMKO,

400 VAC


400 VAC




NEMKO, DEMKO, VDE (0565 Teil 1-1)










Dielectric


Rated Voltage





Test Voltage
























Withstanding Voltage


400 VAC

4000 VAC for 1 min.








Dissipation


Y5P,Y5U


TANδ≦2.5, measured at 1KHz±10, 1.0 5.0 Vrms, 25














Factor(DF)


Y5V


TANδ≦5.0, measured at 1KHz±10, 1.0 5.0 Vrms, 25













Capacitance

Range


10 pF to 4700   pF. measured at 1KHz±10, 1.0 5.0 Vrms, 25

( C )
















Tolerance


±10

Y5P













±20

Y5U,Y5V








Insulation

Resistance

( I R

10000 MΩ min, 500 VDC










Temperature

Type Code


Cap. Change

Temp. Range





















Characteristi

Y5P,Y5U


±10, max.±20, max.

25    to +85,30  to   +125



















Y5V


+30, 80 max.

-25℃  to +85℃




The reference   temperature: 25















Y1 SERIES

文件編號:P005

INTRODUCTION

版本:3

制訂日期:2010/12/10

These Ceramic Disc Capacitors are specifically designed for AC applications and meet the safety requirements of various safety standards agencies.These capacitors are ideal for across the line and line by-pass applications



FEATURES:



Ideal for across the line applictions Compact size

Cost effective product

Safety standards recognized for AC applications



GENERAL SPECIFICATIONS



Operating   temperature range:

25℃ to +85,30℃ to +125

Capacitance   range:

10 pF to 4700 pF

Capacitance tolerance:

K±10% , M±20%

Rated voltage:

400 VAC. Please   refer to table


for approval file number.

Temperature   coefficient:

±10% for B   (Y5P), 30   to -80%   for F (Y5V)

Dissipation   factor (tan δ):

Y5P: 2.5% max.   at 25   and 1KHz, 1± 0.2 Vrms.


Y5V: 5.0% max.   at 25   and 1KHz, 1± 0.2 Vrms.

Insulation   resistance at 25:

10000MΩ at 100VDC for 1 minute.

Dielectric   strength:

4000 VAC for 60   seconds - AC400V



CAPACITANCE

AND

DIMENSIONS:





When ordering safety

standard

recognized ceramic capacitors   please

use the part

numbers


as noted above









Rated   : Y1, X1:AC400V


Dielectric   strength: 4000Vac




PART NUMBER


T.C.

CAP.

TOL.

DIMENSION(mm)



D max

F

T max

JD10KY5P Y1




10PF


6.5

9.5or10.0±0.8

6

to




to


6.5

9.5or10.0±0.8

6

JD82KY5P Y1




82PF


6.5

9.5or10.0±0.8

6

JD101KY5P   Y1



±10%

100PF


7.5

9.5or10.0±0.8

6

JD151KY5P   Y1



150PF

K

7.5

9.5or10.0±0.8

6

JD221KY5P   Y1


(Y5P)

220PF

±10%

7.5

9.5or10.0±0.8

6

JD331KY5P   Y1




330PF


7.5

9.5or10.0±0.8

6

JD471KY5P   Y1




470PF


8.5

9.5or10.0±0.8

6

JD561KY5P   Y1




560PF


9.5

9.5or10.0±0.8

6

JD681KY5P   Y1




680PF


10.0

9.5or10.0±0.8

6

JD102KY5P   Y1




1000PF


11.0

9.5or10.0±0.8

6

JD102MY5V   Y1




1000PF


7.0

9.5or10.0±0.8

6

JD152MY5V   Y1




1500PF


8.0

9.5or10.0±0.8

6

JD222MY5V   Y1


+30 ~ -80%

2200PF

M

8.5or9.5

9.5or10.0±0.8

6

JD332MY5V   Y1


(Y5V)

3300PF

±20%

10.5or11.5

9.5or10.0±0.8

6

JD392MY5V   Y1




3900PF


12.5

9.5or10.0±0.8

6

JD472MY5V   Y1




4700PF


11.5or12.5

9.5or10.0±0.8

6

                                                                                                                                                                                  文件編號:P005



          本:3

性能與試驗                                                                                                                                                                       制訂日期:2010/06/01



注意:1.依国际规范定义,耐压测试时,零件承认或周期性试验测试为一分钟,经一分钟测试之部品需。



报废片理。(此测试条件带有破坏性测试)2.批量生产时测试时间为三秒钟,耐压测试应为缓升或零启动。



編號








1



外觀及

參考第 5 8 11

1~1

生產線必須做全數外觀檢驗並分別剔除不良品。





尺寸

之圖表


1~2

尺寸利用微測儀或卡尺測量。

2



記號標示

必須乾淨及清晰。

2~1

標示需能承受異丙醇擦拭。



















額定電壓 : 300Vac for Y2










試驗電壓 1800 VAC,時間一分鐘



端子間

無異常。


3~1

額定電壓 : 400Vac for Y2








試驗電壓 2600 VAC,時間一分鐘







額定電壓 : 400Vac for Y1


3






試驗電壓 4000 VAC,時間一分鐘







額定電壓 : 300Vac 或 400Vac for Y2










I

端子、封裝間

無異常。


3~2

試驗電壓 2300 VAC,時間一分鐘









額定電壓 : 400Vac for Y1



















試驗電壓 4000 VAC,時間一分鐘













4




耐電壓()

(1)紗布須不引燃。

4~1








(適用於安全

IEC   60384-14CNS   343211節規定





性能符號A2)

(2)電容器須不冒煙。





















耐電壓()

(3)元件與封裝須不散飛。






5




(適用於安全

(4)端子不能移動離開安裝

5~1

IEC   60384-14CNS3432,   12節規定





性能號B2)

位置3mm以上。
















端子間

10000MΩ以上。


測定電壓為100±15V,在一分鐘內要在規定值

6






6~1







端子、封裝間

10000MΩ以上。


內。















必須符合要求之容許差規

7~1

測定溫度25±5



7



靜電容量

7~2

測定電壓:1~5Vrms以下







格內。

7~3

測定頻率:1KHz±10%



























Q(CCS)值:


8~1








Q

特性SL   1000以上。

與第7項同。



8





特性YN   500以上。






















散逸因數(CKS)









或散逸因數

特性:B E

2.5%以下。











特性:F   5.0%以下。










文件編號:P005










本:3










制訂日期:2010/06/01













編  號












9

靜電容量

溫度係數(CCS   )


9~1

溫度係數:(CCS)




溫度特性

特性

SL

YN


PPM/℃=Ct2 Ct1




度範圍






/Ct1*(t2t1)









Ct2:在t2時之容量值








350~

800~


Ct1:在t1時之容量值






20~85

1000

5800


t285±3








ppm∕℃

ppm∕℃


t120±2










9~2

溫度階段












120±2℃→2、﹣25±2












使用溫度特性(CKS)



320±2℃→485±2




範圍內之靜電容量變化率:


520±2






特性B 變化率 ±10%以內

9~3

容量變化率:(CKS)











C .C(%)(CtxCt20)/Ct20*100




特性E 變化率 +20%

55%以內


Ctx:溫度階段135除外,2









4之間任何溫度時之容量




特性F 變化率 +30% 80%以內


值。












Ct20:溫度階段3時之容量值。

10

端子強度

抗拉強度

導線不斷裂 ,電容器不

10~1

線徑(mm)

負荷重kgs

時間()






破損



0.5Φ

0.5


10









0.6Φ~0.8Φ

1


10








10~2

製品固定,負荷施力方向為端子引









出之方向。















彎曲強度

導線不致被折斷,電容

10~3

線徑(mm)

負荷重kgs

彎曲角度為






器不破損。



0.5Φ

0.25


90° 兩回以









0.6Φ~0.8Φ

0.5


上。

11

耐振性


外觀


無顯著之異常











11~1

振動頻率105510HZ一分鐘內完




容量變化

在規格範圍內




Q或散逸

在初期規格內


全成覆振動全振幅1.5mm.




因數






















外觀


無顯著異常


12~1

焊錫溫度350±10






耐電壓(I)

合於編號3之性能

12~2

浸漬時間3.5±0.5






(端子間)












CCS












特性SL   ±2.5%以內






12




特性YN   ±10%以內









靜電容量

CKS


12~3

在常溫常濕中放置4~24小時後



變化率

特性B   ±10%以內


測定之。









特性E   ±15%以內










特性F   ±20%以內






Packing quantity




Safety

High Voltage

Ceramic

Packing

CapacitorDC

Capacitor (Y1,Y2) AC

capacitorDC

BULK

1000PCS

1000PCS

1000PCS

TAPE BOX

2000PCS

1500PCS

2000PCS
