产品详情:

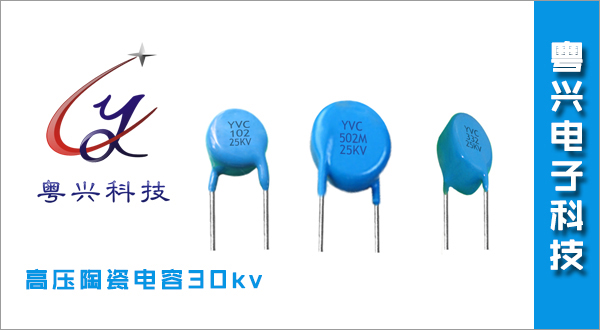

粤兴YVC电容,中国专业的高压陶瓷电容器供应商!专注于高电压的陶瓷电容器的研制与销售。主要产品为高压陶瓷电容,产品销往全球数十个国家与地区。粤兴YVC高压陶瓷电容具有高电压和高工频的特性,局放低,内阻小,适合于航空航天器,国防军工,国家电网,智能电网,升压倍压电路,数字化计量箱,X光机,CT机等医疗设备。
(一)材料特性:YVC-CT8G系列的高压圆柱形陶瓷电容器是粤兴科技使用稳定性较佳的DL和D陶瓷材料,结合优异的高科技生产工艺,生产出具有耐压性能较高,局部放电量小,过电流性能较好,高频特性较强的高压陶瓷电容器产品.
序号 | 材 质 | 温度特性(℃) | 绝 缘 电 阻 (≥MΩ) | 介质损耗 ≤ | 变 化 率 |
1 | UJ | -25~+85 | 100000 | 6×10 -4 | +/-520PPM |
2 | SL | -25~+85 | 100000 | 6×10 | +/-650PPM |
3 | X5F(B) | -40~+125 | 100000 | 1% | +/-5% |
4 | X7R(B) | -40~+125 | 100000 | 1.5% | +/-10% |
5 | N4700 (DL) | -25~+85 | 200000 | 0.2% | +/-28% |
-40~+105 | 200000 | 0.2% | +/-33% | ||
6 | Y5T(D) | -25~+85 | 100000 | 1% | +22/-33% |
7 | Y5U(E) | -25~+85 | 10000 | 2% | +22-56% |
8 | Y5V(F) | -25~+85 | 10000 | 2% | +22-80% |
(二) 适用范围:
粤兴YVC-CT8G系列的产品广泛应用于军工,航天,航空,智能电网,电焊机,无损探伤检测,测控仪器,静电喷涂,安检,医疗,环保产品如通风降尘降噪除臭等领域的高压发生器,静电发生器,电子加速器,中子加速器,倍压模块,分压器,离子风机,高铁触发器,数度字化电能计量箱等产品中.
(三) 30KV系列 耐压≥1.5倍额定工作电压

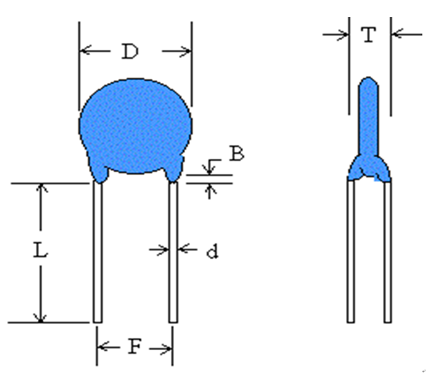

物料编码 | 规 格 | 材 料 | Max (mm) | |||
D | T | F | d | |||
YVC10DL30KV101K | 30KV101K | N4700 | 10 | 9 | 12.5 | 0.8 |
YVC12DL30KV151K | 30KV151K | N4700 | 12 | 9 | 12.5 | 0.8 |
YVC12DL30KV221K | 30KV221K | N4700 | 12 | 9 | 12.5 | 0.8 |
YVC21DL30KV501K | 30KV501K | N4700 | 21 | 11 | 17.5 | 0.8 |
YVC21D30KV102K | 30KV102K | Y5T | 21 | 11 | 17.5 | 0.8 |
YVCC27DL30KV102K | 30KV102K | N4700 | 27 | 13 | 22.5 | 1.0 |
YVC27D30KV222K | 30KV222K | Y5T | 27 | 12 | 20 | 1.2 |
YVC32D30KV332K | 30KV332K | Y5T | 32 | 12 | 20 | 1.2 |
YVC40D30KV502K | 30KV502M | Y5T | 40 | 13 | 20 | 1.2 |
YVC43D30KV602K | 30KV602M | Y5T | 43 | 13 | 20 | 1.2 |
YVC40E30KV103M | 30KV103M | Y5U | 40 | 13 | 20 | 1.2 |
YVC20DL40KV331K | 40KV331K | N4700 | 20 | 13 | 17.5 | 1.0 |
YVC21D40KV471K | 40KV471K | N4700 | 21 | 17 | 20 | 1.2 |
YVC32DL40KV102K | 40KV102K | N4700 | 32 | 17 | 20 | 1.2 |
YVC27D40KV102K | 40KV102K | Y5T | 27 | 16 | 20 | 1.2 |
YVC32D40KV222K | 40KV222K | Y5T | 32 | 17 | 20 | 1.2 |
YVC40D40KV332K | 40KV332K | Y5T | 40 | 17 | 20 | 1.2 |
YVC40F40KV103M | 40KV103M | Y5V | 40 | 17 | 20 | 1.2 |
以上参数仅作参考,更多产品详细资料请与我们的工作人员联系!
YVC系列的高压陶瓷电容器广泛应用于X-RAY医疗电源,电焊机,安检设备,探测仪器,电力设备,静电喷涂,逆变电源,负离子产品等高压电源产品里.此选型表只是列出了部分常规产品,特殊规格我们可以按照您的要求设计生产订制。
