产品详情:
粤兴YVC电容,中国专业的高压陶瓷电容器供应商!专注于超高电压的陶瓷电容器的研制与销售。主要产品为高压陶瓷电容,产品销往全球数十个国家与地区。粤兴YVC高压陶瓷电容具有超高电压和超高工频的特性,局放低,内阻小,适合于航空航天器,国防军工,国家电网,智能电网,升压倍压电路,数字化计量箱,X光机,CT机等医疗设备。
(一)材料特性:
序号 | 材 质 | 使用温度 (℃) | 绝 缘 电 阻 (≥MΩ) | 介质损耗 ≤ | 变 化 率 |
1 | UJ | -25~+85 | 100000 | 6×10 -4 | +/-520PPM |
2 | SL | -25~+85 | 100000 | 6×10 | +/-650PPM |
3 | X5F(B) | -40~+125 | 100000 | 1% | +/-5% |
4 | X7R(B) | -40~+125 | 100000 | 1.5% | +/-10% |
5 | N4700 (DL) | -25~+85 | 200000 | 0.2% | +/-28% |
-40~+105 | 200000 | 0.2% | +/-33% | ||
6 | Y5T(D) | -25~+85 | 100000 | 1% | +22/-33% |
7 | Y5U(E) | -25~+85 | 10000 | 2% | +22-56% |
8 | Y5V(F) | -25~+85 | 10000 | 2% | +22-80% |
(二) 适用范围:
粤兴YVC-CT81系列的产品广泛应用于军工,航天,航空,智能电网,电焊机,无损探伤检测,测控仪器,静电喷涂,安检,医疗,环保产品如通风降尘降噪除臭等领域的高压发生器,静电发生器,电子加速器,中子加速器,倍压模块,分压器,离子风机,高铁触发器,数度字化电能计量箱等产品中.

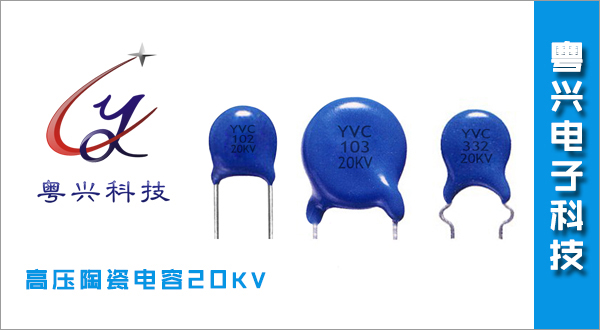

(三) 20KV系列 耐压≥1.5倍额定工作电压

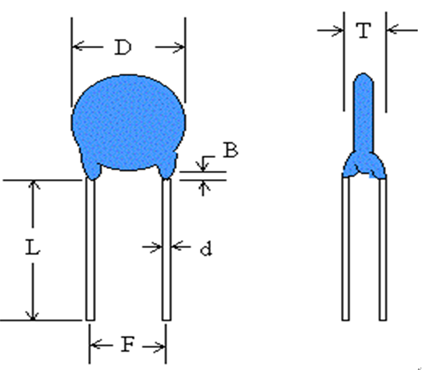

序 号 | 规 格 | 材 料 | Max (mm) | ||||
D | T | F | d | ||||
1 | CT81-20KV-DL08-F9.5-101K | N4700 | 08 | 8 | 9.5 | 0.65 | |
2 | CT81-20KV-DL10-F9.5-151K | N4700 | 10 | 8 | 9.5 | 0.65 | |
3 | CT81-20KV-DL11 -F9.5-221K | N4700 | 11 | 8 | 9.5 | 0.65 | |
4 | CT81-20KV-D09-F9.5-331K | Y5T | 09 | 7.5 | 9.5 | 0.65 | |
5 | CT81-20KV-D14-F12.5-501K | Y5T | 14 | 9 | 12.5 | 0.8 | |
6 | CT81-20KV-DL21-F12.5-102K | N4700 | 21 | 8 | 12.5 | 0.8 | |
7 | CT81-20KV-D14-F12.5-102K | Y5T | 14 | 7.5 | 12.5 | 0.8 |
8 | CT81-20KV-F10-F9.5-102M | Y5V | 10 | 7.5 | 9.5 | 0.65 | ||
9 | CT81-20KV-D21-F12.5-222M | Y5T | 21 | 8 | 12.5 | 0.8 | ||
10 | CT81-20KV-E17-F12.5-222M | Y5U | 17 | 9 | 12.5 | 0.8 | ||
11 | CT81-20KV-D27-F20-332M | Y5T | 27 | 9 | 20 | 1.2 | ||
12 | CT81-20KV-E21-F12.5-332M | Y5U | 21 | 9 | 12.5 | 0.8 | ||
13 | CT81-20KV-D32-F20-472M | Y5T | 32 | 10 | 20 | 1.2 | ||
14 | CT81-20KV-E27-F20-472M | Y5U | 27 | 11 | 20 | 1.2 | ||
15 | CT81-20KV-F21-F17.5-472M | Y5V | 21 | 11 | 17.5 | 0.8 | ||
16 | CT81-20KV-D43-F20-103M | Y5T | 43 | 11 | 20 | 1.2 | ||
17 | CT81-20KV-F27-F20-103M | Y5V | 27 | 11 | 20 | 1.2 | ||
YVC-CT81系列的高压陶瓷电容器广泛应用于X-RAY医疗电源,电焊机,安检设备,探测仪器,电力设备,静电喷涂,逆变电源,负离子产品等高压电源产品里.此选型表只是列出了部分常规产品,特殊规格我们可以按照您的要求设计生产订制。
