5D

您的当前位置: 首 页 >> 产品中心 >> 5D 18V-1000V

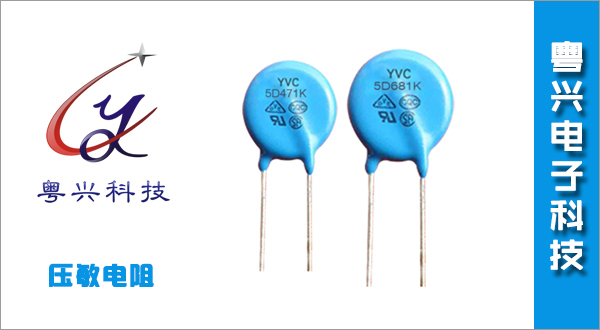

5D

  • 所属分类:5D 18V-1000V

  • 点击次数:
  • 发布日期:2016/05/23
  • 在线询价
详细介绍

General Ordering Information



產品命名規則

□□□

□□


□□□















1

2

3


4

5

6

7


8

9


Brand

Diameter

Element Type

Varistor Voltage

Tolerance

Lead   Form




Product Series

Coating &


商標

直徑

型號


壓敏電壓

允許公差

腳型產品




產品系列

Environment


YVC

05φ 05mm

D: Round   Disk

The   first two dig-

K: ±10%

S: Straight Lead


N: Standard



塗裝與環境



07φ 07mm

圓形片


its are   significant

L: ±15%

直腳




標準系列

E: Epoxy Coating


10φ 10mm

S: Square Disk

figures   and the

M: ±20%

C: Crimped Lead


J: High Energy Series



環氧樹脂塗料



14φ 14mm

方形片


third   one denotes


外彎腳




高焦耳系列















L: Epoxy Coating



20φ 20mm



the No.   of Zeros


I: Inner Crimped


S: Super High Surge







& Lead Free



25φ 25mm



following. Deci-


內彎腳




耐高突波系列









無鉛環氧樹脂塗料



34φ 34mm



mal point is exp-


Y: Y Kink Lead


C: Low   Clamping







P: Phenolic Coating



40φ 40mm



ressed by R.


高低腳




低抑制電壓系列









酚醛樹脂塗料



53φ 53mm









K: Low Capacitance






7





Q: Phenolic Coating











低電容系列

& Lead Free







Packing





I:   Industrial High







包裝





Energy

無鉛酚醛樹脂塗料


















A: Ammo





工業級大尺寸突波












吸收器








B: Bulk
























R: Reel








B: Bulk   (Standard lead: 20mm)  Digital   (Specialt lead) ex. 3: 3±1.0mm







散裝(標準腳長: 最小20mm)

數字碼為腳長, 例 3: 3±1.0mm








Low   Clamping: See product list P.33

低抑制電壓系列: 見產品列表第33







Low   Capacitance: See product list P.33    低電容系列: 見產品列表第33







FEATURES 產品特性



*  Wide operating voltages ranging from 5Vrms to 1000Vrms (6Vdc to 1465Vdc).



*  Fast response time of less than 25nS, instantly clamping the transient over voltage.



*  High surge current handling capability.



*  High energy protection capability.



*  Low clamping voltages, providing better surge



*  Low capacitance values, providing digital switching circuitry protection.



*  High insulation resistance, preventing electric arcing to the adjacent devices or circuits.



APPLICATIONS 產品應用



*  Transistor, Diode, IC, Thyristor or Triac semiconductor protection.



*  Surge protection in consumer electronics.



*  Surge protection in industrial electronics.



*  Surge protection in electronic home appliances, gas and petroleum appliances.



*  Relay and electromagnetic valve surge absorption.



*  產品工作電壓範圍: 5Vrms ~ 1000Vrms (6Vdc~1465Vdc)



*  反應時間快 ≦25nS, 可即時抑制突波電壓



*  具有耐高突波電衝擊的能



*  具高能保護能



*  低抑制電壓, 提供好的突波/擊保護



*  低電容值, 可提供位式開關電保護



*  高絕緣阻抗, 可抵制電弧產生影響相鄰裝置或電





*  電晶體、二極體、積體電、半導體閘管或矽控整器及半導體的保護



*  消費性電子產品的突波保護



*  工業用電子產品的突波保護



*  家用電器、天然氣及石油裝置的突波保護



*  繼電器及電磁閥之突波吸收




The Prevention of Overvoltge 過電壓保護



* Rest State: 休息



Varistor with high resistance allows only very small electrical current passing through. The current is so called leakage current.



壓敏電阻在休息態具有很高的電阻值僅允許過很小的電流, 此電稱為漏電電"



* Protective State:工作



When surge current happened, the resistance of varistor suddenly dropped to few ohm. With such low resistance, it allows the surge current passing through and further protects other devices that parallel with Varistor. It is so called breakdown phenomena.



當電中產生突波時, 壓敏電阻器的電阻值會很快降到很低. 在此狀況下將大電流僅流過壓敏電阻形成迴,進而保護電中的其它裝置.此現象叫"崩潰現象"

使用須知



為避免因MOV而引起的火災或化而導致其它設備的損壞,考並遵守以下原則:



1) 當壓敏電阻器入高電或高電壓時,MOV本身可能被損壞、升溫、冒煙、著火並發生爆。為避免此種情況,可在MOV端或電源端安裝保險絲或斷電器;以下規格之保險絲僅供考使用:



直徑

05D

07D

10D

14D

20D

保險絲之額定電

1~2A

2~3A

3~5A

3~10A

5~15A



2)   勿使壓敏電阻器所入的電及能超過其額定值.



3)   如在100V的三相電當中接地出現故障,則在火線與地線當中可能有200V的電壓產生.



4)   將壓敏電阻器應用在似承受擊的高壓線, 建議將壓敏電阻器裝在220V的電源線上.



5)   壓敏電阻器在高頻應用上可能會因其電容阻抗的效應而發熱造成其它事故.



6)   被太陽直接晒或加熱器旁的環境溫可能會超出壓敏電阻器所能承受的操作溫.



7)   在無塵、乾燥環境下保存,避免接觸腐蝕性或鹽物質.



8)   儲存溫: -10 ~ 40 ℃ , ≦75% R.H.; 避免壓敏電阻器之溫發生劇變化.



9)   產品表面沾附助焊劑用酒即可,避免接觸丙酮,稀釋劑及其它濃渡較大的溶劑.



10)   請選用適當的樹脂塗.有些樹脂塗可能影響壓敏電阻之特性,



11)   禁止敲打或重壓.



12)   請勿將燃性物質置於壓敏電阻器附近.



13)   清洗插腳時, 請先將插腳端固定好.



14)   焊接時, 請注意要將壓敏電阻器的焊接點及樹脂塗被熔化.



15)   判定壓敏電阻的散熱能



如在瞬時間有較大的熱作用於壓敏電阻上, 有可能因此熱能能在脈衝時間內散發出去而導致壓敏電阻器損壞.



壓敏電阻器僅可散發少的熱能, 因此適合用於經常有突發熱產生的設備內.此外, 如前圖示, 壓敏電阻器所在的工作環境越高其所散發熱能的比就越小.





MOV 小常



屬氧化物變阻器, 一種用抑制突波電壓變化的. MOV在其內部結構為多晶陶瓷半導體許多的"小型擊抑制器".當電開通的瞬間, 具有很高電阻之壓敏電阻器的電阻值將急速下至接近於.



About MOV



MOV-Metal Oxide Varistor--a component used to suppress voltage transients



MOV is what's inside a lot of small "surge suppressors" in a structure having a multi-grain ceramic semiconductor.



It has a rather high resistance until the voltage gets over a threshold, at which time the resistance drops (but not to zero)



N (Standard) Series



Diameter5 mm






標準系列




Maximum

Energy

Withstanding

Rated

Varistor Voltage

Maximum



Surge Current

Clamping



Allowable   Voltage

能量

Wattage


Part   No.

突波電耐量

壓敏電壓

Voltage


可容許之最大電壓

10/1000μS

額定功


產品型號




8/20μS



最大抑制電壓



ACrms

DC

(J)

1 time

2 times

(W)

at 0.1mA

at 5A



(V)

(V)

(A)

(V)

(V)






05D751K

460

615

22.4




750(675-825)

1240


05D681K

420

560

21.0




680(612-748)

1120


05D621K

385

505

21.0




620(558-682)

1025


05D561K

350

460

19.6




560(504-616)

920


05D511K

320

415

19.6




510(459-561)

845


05D471K

300

385

18.2




470(423-517)

775


05D431K

275

350

16.8




430(387-473)

710


05D391K

250

320

15.4




390(351-429)

650


05D361K

230

300

14.0




360(324-396)

595


05D331K

210

275

14.0




330(297-363)

550


05D301K

190

250

11.8

400

200

0.1

300(270-330)

505


05D271K

175

225

10.5




270(243-297)

455


05D251K

160

205

10.0




250(225-275)

415


05D241K

150

200

9.8




240(216-264)

395


05D221K

140

180

8.8




220(198-242)

360


05D201K

130

170

7.7




200(185-225)

330


05D181K

115

150

5.6




180(162-198)

300


05D151K

95

125

4.2




150(135-165)

250


05D121K

75

100

4.2




120(108-132)

200


05D101K

60

85

2.8




100(90-110)

165


05D820K

50

65

2.8




82(74-90)

135












Maximum

Energy

Withstanding

Rated

Varistor Voltage

Maximum



Surge Current

Clamping



Allowable   Voltage

能量

Wattage


Part   No.

突波電耐量

壓敏電壓

Voltage


可容許之最大電壓

10/1000μS

額定功


產品型號




8/20μS



最大抑制電壓



ACrms

DC

(J)

1 time

2 times

(W)

at 0.1mA

at 1A



(V)

(V)

(A)

(V)

(V)






05D680K

40

56

1.8




68(61-75)

135


05D560K

35

45

1.5




56(50-62)

110


05D470K

30

38

1.4




47(42-52)

93


05D390K

25

31

1.1




39(35-43)

77


05D330K

20

26

0.8

100

50

0.01

33(30-36)

65


05D270K

17

22

0.7

27(24-30)

53






05D220K

14

18

0.6




22(20-24)

43


05D180L

10

14

0.4




18(15-21)

38


05D120M

7

9

0.3




12(9.6-14.4)

25


05D8R0M

5

6

0.2




8(6.4-9.6)

17


N (Standard) Series



Diameter7 mm






標準系列




Maximum

Energy

Withstanding

Rated

Varistor Voltage

Maximum



Surge Current

Clamping



Allowable   Voltage

能量

Wattage


Part   No.

突波電耐量

壓敏電壓

Voltage


可容許之最大電壓

10/1000μS

額定功


產品型號




8/20μS



最大抑制電壓



ACrms

DC

(J)

1 time

2 times

(W)

at 1mA

at 10A



(V)

(V)

(A)

(V)

(V)






07D821K

510

670

72.0




820(738-902)

1355


07D781K

485

640

69.0




780(702-858)

1290


07D751K

460

615

67.2




750(675-825)

1240


07D681K

420

560

62.5




680(612-748)

1120


07D621K

385

505

61.6




620(558-682)

1025


07D561K

350

460

58.0




560(504-616)

920


07D511K

320

415

57.0




510(459-561)

845


07D471K

300

385

56.0




470(423-517)

775


07D431K

275

350

50.4




430(387-473)

710


07D391K

250

320

46.2




390(351-429)

650


07D361K

230

300

42.0




360(324-396)

595


07D331K

210

275

37.8

1200

600

0.25

330(297-363)

550


07D301K

190

250

35.0




300(270-330)

505


07D271K

175

225

32.2




270(243-297)

455


07D251K

160

205

30.0




250(225-275)

415


07D241K

150

200

28.0




240(216-264)

395


07D221K

140

180

28.0




220(198-242)

360


07D201K

130

170

25.2




200(185-225)

330


07D181K

115
