高压陶瓷电容器在高频电路中的表现

  在现代电子技术中,高频电路的应用愈发广泛,而高压陶瓷电容器作为其中的关键元件,其性能表现直接影响电路的整体运行。高压陶瓷电容器凭借独特的材料与结构特性,在高频电路中展现出多方面的特点。

  介电损耗是衡量电容器在高频电路中性能的重要指标。高压陶瓷电容器的介电损耗与陶瓷介质材料密切相关。一些介质材料在高频环境下,分子化与去化过程频繁,会产生一定的能量损耗并以热量形式散发。不过,部分高压陶瓷电容器通过优化介质配方,在高频时的介电损耗相对较低,能够减少因损耗导致的能量浪费,维持电路效率。但与某些专门设计用于高频低损耗的电容类型相比,高压陶瓷电容器在这方面仍存在一定差异,在对损耗要求严格的高频电路中,需谨慎选择合适的型号和材质。

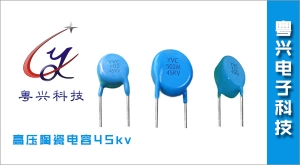

高压陶瓷电容器

  频率响应特性决定了高压陶瓷电容器在高频电路中的适用性。多数高压陶瓷电容器具有较宽的频率响应范围,能够适应高频信号的变化。在高频电路中,信号变化迅速,电容器需要快速响应并完成充放电过程。高压陶瓷电容器的陶瓷介质具有较高的介电常数,使得其在单位体积内能够实现较大的电容值,在高频信号下,可快速存储和释放电荷,满足电路对信号处理速度的要求。然而,随着频率进一步升高,部分高压陶瓷电容器的容值会出现一定程度的衰减,这是由于其内部结构和介质特性在高频下发生变化,导致电容的等效串联电阻和等效串联电感产生影响,使得实际容值与标称容值出现偏差。

  容值稳定性也是评估高压陶瓷电容器在高频电路中表现的要点。在高频电路运行时,温度、电压等因素的变化可能影响电容器的容值。高压陶瓷电容器在一定程度上能够保持容值稳定,但不同类型的陶瓷介质表现有所不同。例如,采用特殊配方的温度补偿型高压陶瓷电容器,在高频电路工作产生热量导致温度变化时,能较好地维持容值稳定,保证电路参数的一致性;而一些普通类型的高压陶瓷电容器,容值可能随温度和电压的波动出现较大变化,进而影响电路的性能和稳定性,如导致信号失真、频率偏移等问题。

  此外,高压陶瓷电容器的绝缘性能在高频电路中同样重要。高频电路中,信号的快速变化可能产生较高的电压峰值,若电容器绝缘性能不佳,容易出现击穿等故障。高压陶瓷电容器凭借其陶瓷介质的高绝缘特性,能够承受高频下的电压冲击,保障电路安全运行。但在实际应用中,若工作环境恶劣,如存在潮湿、腐蚀性气体等,可能会降低电容器的绝缘性能,影响其在高频电路中的可靠性。
